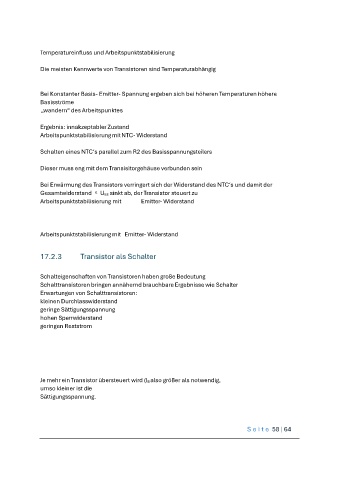

Temperatureinfluss und Arbeitspunktstabilisierung

Die meisten Kennwerte von Transistoren sind Temperaturabhängig

Bei Konstanter Basis- Emitter- Spannung ergeben sich bei höheren Temperaturen höhere
Basisströme
„wandern“ des Arbeitspunktes

Ergebnis: innakzeptabler Zustand
Arbeitspunktstabilisierung mit NTC- Widerstand

Schalten eines NTC‘s parallel zum R2 des Basisspannungsteilers

Dieser muss eng mit dem Transisitorgehäuse verbunden sein

Bei Erwärmung des Transistors verringert sich der Widerstand des NTC‘s und damit der
Gesamtwiderstand  UBE sinkt ab, der Transistor steuert zu
Arbeitspunktstabilisierung mit Emitter- Widerstand

Arbeitspunktstabilisierung mit Emitter- Widerstand

17.2.3 Transistor als Schalter

Schalteigenschaften von Transistoren haben große Bedeutung
Schalttransistoren bringen annähernd brauchbare Ergebnisse wie Schalter
Erwartungen von Schalttransistoren:
kleinen Durchlasswiderstand
geringe Sättigungsspannung
hohen Sperrwiderstand
geringen Reststrom

Je mehr ein Transistor übersteuert wird (IB also größer als notwendig,
umso kleiner ist die
Sättigungsspannung.
