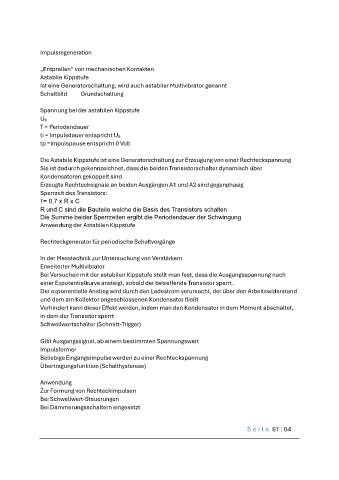

Impulsregeneration

„Entprellen“ von mechanischen Kontakten
Astabile Kippstufe
Ist eine Generatorschaltung, wird auch astabiler Multivibrator genannt
Schaltbild Grundschaltung

Spannung bei der astabilen Kippstufe
UB
T = Periodendauer
ti = Impulsdauer entspricht UB
tp =Impulspause entspricht 0 Volt

Die Astabile Kippstufe ist eine Generatorschaltung zur Erzeugung von einer Rechteckspannung
Sie ist dadurch gekennzeichnet, dass die beiden Transistorschalter dynamisch über
Kondensatoren gekoppelt sind
Erzeugte Rechtecksignale an beiden Ausgängen A1 und A2 sind gegenphasig
Sperrzeit des Transistors:
T= 0,7 x R x C
R und C sind die Bauteile welche die Basis des Transistors schalten
Die Summe beider Sperrzeiten ergibt die Periodendauer der Schwingung
Anwendung der Astabilen Kippstufe

Rechteckgenerator für periodische Schaltvorgänge

In der Messtechnik zur Untersuchung von Verstärkern
Erweiterter Multivibrator
Bei Versuchen mit der astabilen Kippstufe stellt man fest, dass die Ausgangsspannung nach
einer Expotentialkurve ansteigt, sobald der betreffende Transistor sperrt.
Der exponentielle Anstieg wird durch den Ladestrom verursacht, der über den Arbeitswiderstand
und dem am Kollektor angeschlossenen Kondensator fließt
Verhindert kann dieser Effekt werden, indem man den Kondensator in dem Moment abschaltet,
in dem der Transistor sperrt
Schwellwertschalter (Schmitt-Trigger)

Gibt Ausgangssignal, ab einem bestimmten Spannungswert
Impulsformer
Beliebige Eingangsimpulse werden zu einer Rechteckspannung
Übertragungsfunktion (Schalthysterese)

Anwendung
Zur Formung von Rechteckimpulsen
Bei Schwellwert-Steuerungen
Bei Dämmerungsschaltern eingesetzt
