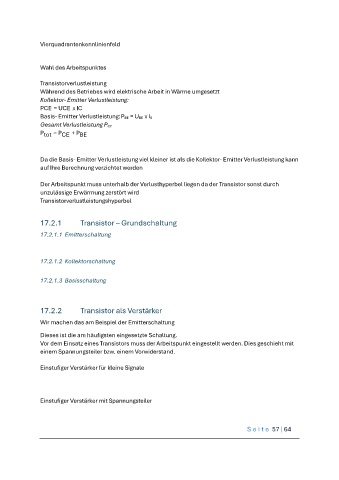

Vierquadrantenkennlinienfeld
Wahl des Arbeitspunktes
Transistorverlustleistung
Während des Betriebes wird elektrische Arbeit in Wärme umgesetzt
Kollektor- Emitter Verlustleistung:
PCE = UCE x IC
Basis- Emitter Verlustleistung: PBE = UBE x I B
Gesamt Verlustleistung P tot
P tot = P CE + P BE
Da die Basis- Emitter Verlustleistung viel kleiner ist als die Kollektor- Emitter Verlustleistung kann
auf Ihre Berechnung verzichtet werden
Der Arbeitspunkt muss unterhalb der Verlusthyperbel liegen da der Transistor sonst durch
unzulässige Erwärmung zerstört wird
Transistorverlustleistungshyperbel
17.2.1 Transistor – Grundschaltung
17.2.1.1 Emitterschaltung
17.2.1.2 Kollektorschaltung
17.2.1.3 Basisschaltung
17.2.2 Transistor als Verstärker
Wir machen das am Beispiel der Emitterschaltung
Dieses ist die am häufigsten eingesetzte Schaltung.
Vor dem Einsatz eines Transistors muss der Arbeitspunkt eingestellt werden. Dies geschieht mit
einem Spannungsteiler bzw. einem Vorwiderstand.
Einstufiger Verstärker für kleine Signale
Einstufiger Verstärker mit Spannungsteiler
