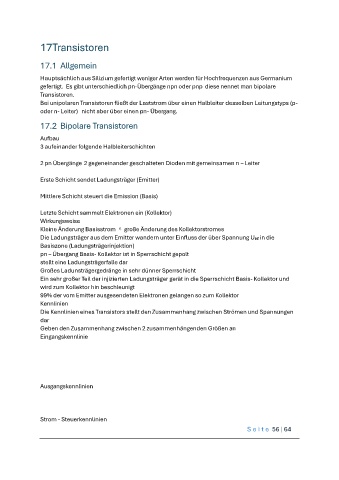

17 Transistoren

17.1 Allgemein

Hauptsächlich aus Silizium gefertigt weniger Arten werden für Hochfrequenzen aus Germanium
gefertigt. Es gibt unterschiedlich pn-Übergänge npn oder pnp diese nennet man bipolare
Transistoren.
Bei unipolaren Transistoren fließt der Laststrom über einen Halbleiter desselben Leitungstyps (p-
oder n- Leiter) nicht aber über einen pn- Übergang.
17.2 Bipolare Transistoren

Aufbau
3 aufeinander folgende Halbleiterschichten

2 pn Übergänge 2 gegeneinander geschalteten Dioden mit gemeinsamen n – Leiter

Erste Schicht sendet Ladungsträger (Emitter)

Mittlere Schicht steuert die Emission (Basis)

Letzte Schicht sammelt Elektronen ein (Kollektor)
Wirkungsweise
Kleine Änderung Basisstrom  große Änderung des Kollektorstromes
Die Ladungsträger aus dem Emitter wandern unter Einfluss der über Spannung UBE in die
Basiszone (Ladungsträgerinjektion)
pn – Übergang Basis- Kollektor ist in Sperrschicht gepolt
stellt eine Ladungsträgerfalle dar
Großes Ladunsträgergedränge in sehr dünner Sperrschicht
Ein sehr großer Teil der injizierten Ladungsträger gerät in die Sperrschicht Basis- Kollektor und
wird zum Kollektor hin beschleunigt
99% der vom Emitter ausgesendeten Elektronen gelangen so zum Kollektor
Kennlinien
Die Kennlinien eines Transistors stellt den Zusammenhang zwischen Strömen und Spannungen
dar
Geben den Zusammenhang zwischen 2 zusammenhängenden Größen an
Eingangskennlinie

Ausgangskennlinien

Strom - Steuerkennlinien
