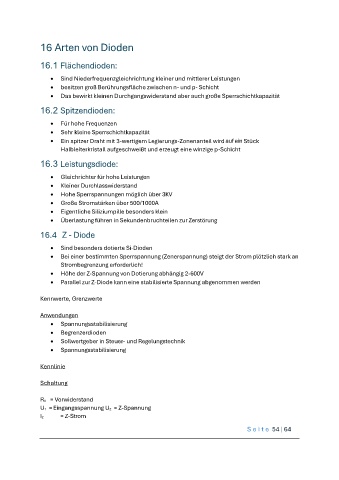

16 Arten von Dioden

16.1 Flächendioden:

• Sind Niederfrequenzgleichrichtung kleiner und mittlerer Leistungen
• besitzen groß Berührungsfläche zwischen n- und p- Schicht
• Das bewirkt kleinen Durchgangswiderstand aber auch große Sperrschichtkapazität

16.2 Spitzendioden:

• Für hohe Frequenzen
• Sehr kleine Sperrschichtkapazität
• Ein spitzer Draht mit 3-wertigem Legierungs-Zonenanteil wird auf ein Stück
Halbleiterkristall aufgeschweißt und erzeugt eine winzige p-Schicht

16.3 Leistungsdiode:

• Gleichrichter für hohe Leistungen
• Kleiner Durchlasswiderstand
• Hohe Sperrspannungen möglich über 3KV
• Große Stromstärken über 500/1000A
• Eigentliche Siliziumpille besonders klein
• Überlastung führen in Sekundenbruchteilen zur Zerstörung
16.4 Z - Diode

• Sind besonders dotierte Si-Dioden
• Bei einer bestimmten Sperrspannung (Zenerspannung) steigt der Strom plötzlich stark an
Strombegrenzung erforderlich!
• Höhe der Z-Spannung von Dotierung abhängig 2-600V
• Parallel zur Z-Diode kann eine stabilisierte Spannung abgenommen werden

Kennwerte, Grenzwerte

Anwendungen
• Spannungsstabilisierung
• Begrenzerdioden
• Sollwertgeber in Steuer- und Regelungstechnik
• Spannungsstabilisierung

Kennlinie

Schaltung

RV = Vorwiderstand
U1 = Eingangsspannung UZ = Z-Spannung

I Z = Z-Strom
