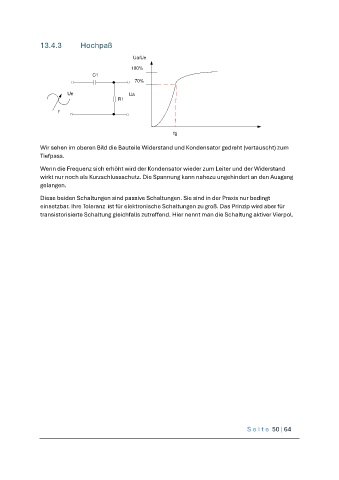

13.4.3 Hochpaß

Ua/Ue
100%
C1
70%

Ue Ua
R1

f

fg

Wir sehen im oberen Bild die Bauteile Widerstand und Kondensator gedreht (vertauscht) zum
Tiefpass.

Wenn die Frequenz sich erhöht wird der Kondensator wieder zum Leiter und der Widerstand
wirkt nur noch als Kurzschlussschutz. Die Spannung kann nahezu ungehindert an den Ausgang
gelangen.
Diese beiden Schaltungen sind passive Schaltungen. Sie sind in der Praxis nur bedingt
einsetzbar. Ihre Toleranz ist für elektronische Schaltungen zu groß. Das Prinzip wird aber für
transistorisierte Schaltung gleichfalls zutreffend. Hier nennt man die Schaltung aktiver Vierpol.
