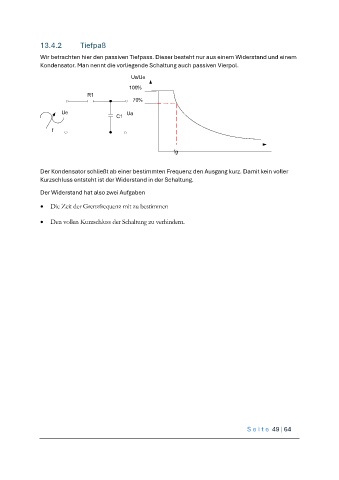

13.4.2        Tiefpaß

               Wir betrachten hier den passiven Tiefpass. Dieser besteht nur aus einem Widerstand und einem
               Kondensator. Man nennt die vorliegende Schaltung auch passiven Vierpol.
                                               Ua  Ue
                                                 /
                                              100 %
                                R 1
                                                70 %

                       Ue                    Ua
                                          C 1

                   f



                                                              fg


               Der Kondensator schließt ab einer bestimmten Frequenz den Ausgang kurz. Damit kein voller
               Kurzschluss entsteht ist der Widerstand in der Schaltung.

               Der Widerstand hat also zwei Aufgaben

               •  Die Zeit der Grenzfrequenz mit zu bestimmen


               •  Den vollen Kurzschluss der Schaltung zu verhindern.
