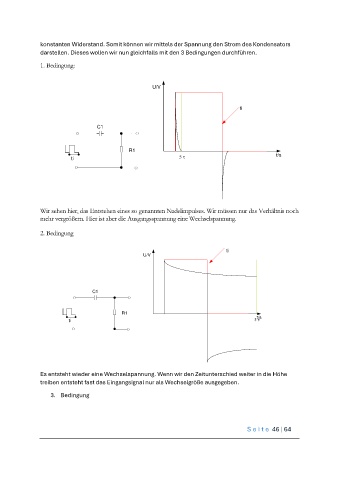

konstanten Widerstand. Somit können wir mittels der Spannung den Strom des Kondensators
darstellen. Dieses wollen wir nun gleichfalls mit den 3 Bedingungen durchführen.

1. Bedingung:

U/V

ti

C1

R1
ti 5  t/s

Wir sehen hier, das Entstehen eines so genannten Nadelimpulses. Wir müssen nur das Verhältnis noch
mehr vergrößern. Hier ist aber die Ausgangsspannung eine Wechselspannung.

2. Bedingung

ti
U/V

C1

R1
t/s
ti 5 

Es entsteht wieder eine Wechselspannung. Wenn wir den Zeitunterschied weiter in die Höhe
treiben entsteht fast das Eingangsignal nur als Wechselgröße ausgegeben.

3. Bedingung
