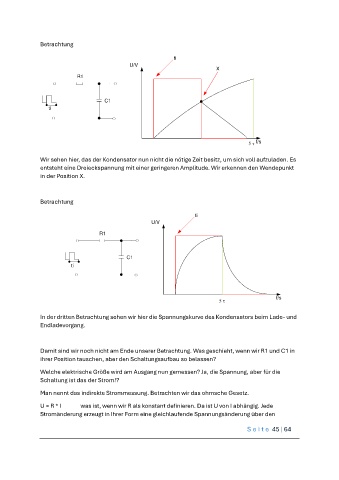

Betrachtung

ti
U/V
X
R1

C1
ti

5  t/s

Wir sehen hier, das der Kondensator nun nicht die nötige Zeit besitz, um sich voll aufzuladen. Es
entsteht eine Dreieckspannung mit einer geringeren Amplitude. Wir erkennen den Wendepunkt
in der Position X.

Betrachtung

ti
U/V

R1

C1
ti

t/s
5 

In der dritten Betrachtung sehen wir hier die Spannungskurve des Kondensators beim Lade- und
Endladevorgang.

Damit sind wir noch nicht am Ende unserer Betrachtung. Was geschieht, wenn wir R1 und C1 in
ihrer Position tauschen, aber den Schaltungsaufbau so belassen?

Welche elektrische Größe wird am Ausgang nun gemessen? Ja, die Spannung, aber für die
Schaltung ist das der Strom!?

Man nennt das indirekte Strommessung. Betrachten wir das ohmsche Gesetz.

U = R * I was ist, wenn wir R als konstant definieren. Da ist U von I abhängig. Jede
Stromänderung erzeugt in Ihrer Form eine gleichlaufende Spannungsänderung über den
