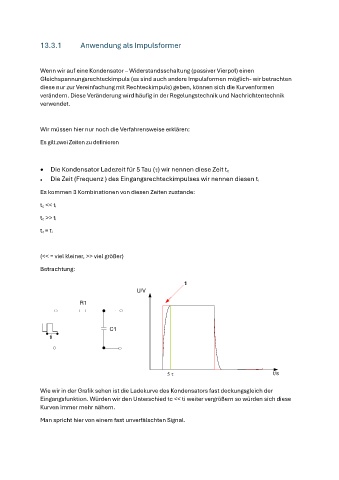

13.3.1 Anwendung als Impulsformer

Wenn wir auf eine Kondensator – Widerstandsschaltung (passiver Vierpol) einen
Gleichspannungsrechteckimpuls (es sind auch andere Impulsformen möglich- wir betrachten
diese nur zur Vereinfachung mit Rechteckimpuls) geben, können sich die Kurvenformen
verändern. Diese Veränderung wird häufig in der Regelungstechnik und Nachrichtentechnik
verwendet.

Wir müssen hier nur noch die Verfahrensweise erklären:
Es gilt zwei Zeiten zu definieren

• Die Kondensator Ladezeit für 5 Tau () wir nennen diese Zeit tc

• Die Zeit (Frequenz ) des Eingangsrechteckimpulses wir nennen diesen ti
Es kommen 3 Kombinationen von diesen Zeiten zustande:

tc << ti

tc >> ti

tc = ti

(<< = viel kleiner, >> viel größer)

Betrachtung:

ti
U/V

R1

C1
ti

5  t/s

Wie wir in der Grafik sehen ist die Ladekurve des Kondensators fast deckungsgleich der
Eingangsfunktion. Würden wir den Unterschied tc << ti weiter vergrößern so würden sich diese
Kurven immer mehr nähern.

Man spricht hier von einem fast unverfälschten Signal.
