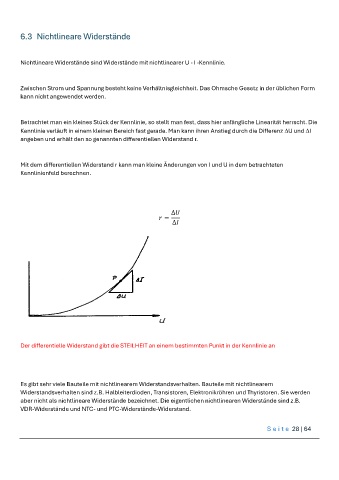

6.3 Nichtlineare Widerstände
Nichtlineare Widerstände sind Widerstände mit nichtlinearer U - I -Kennlinie.
Zwischen Strom und Spannung besteht keine Verhältnisgleichheit. Das Ohmsche Gesetz in der üblichen Form
kann nicht angewendet werden.
Betrachtet man ein kleines Stück der Kennlinie, so stellt man fest, dass hier anfängliche Linearität herrscht. Die
Kennlinie verläuft in einem kleinen Bereich fast gerade. Man kann ihren Anstieg durch die Differenz U und I
angeben und erhält den so genannten differentiellen Widerstand r.
Mit dem differentiellen Widerstand r kann man kleine Änderungen von I und U in dem betrachteten
Kennlinienfeld berechnen.
∆
=
∆
Der differentielle Widerstand gibt die STEILHEIT an einem bestimmten Punkt in der Kennlinie an
Es gibt sehr viele Bauteile mit nichtlinearem Widerstandsverhalten. Bauteile mit nichtlinearem
Widerstandsverhalten sind z.B. Halbleiterdioden, Transistoren, Elektronikröhren und Thyristoren. Sie werden
aber nicht als nichtlineare Widerstände bezeichnet. Die eigentlichen nichtlinearen Widerstände sind z.B.
VDR-Widerstände und NTC- und PTC-Widerstände-Widerstand.
