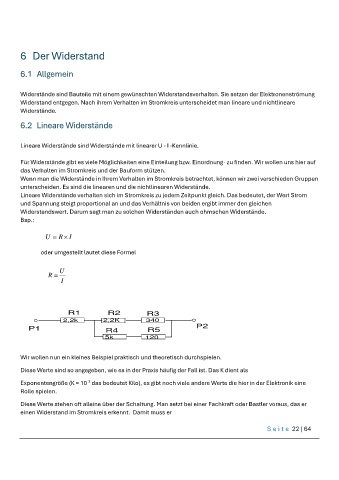

6 Der Widerstand

6.1 Allgemein

Widerstände sind Bauteile mit einem gewünschten Widerstandsverhalten. Sie setzen der Elektronenströmung
Widerstand entgegen. Nach ihrem Verhalten im Stromkreis unterscheidet man lineare und nichtlineare
Widerstände.

6.2 Lineare Widerstände

Lineare Widerstände sind Widerstände mit linearer U - I -Kennlinie.

Für Widerstände gibt es viele Möglichkeiten eine Einteilung bzw. Einordnung- zu finden. Wir wollen uns hier auf
das Verhalten im Stromkreis und der Bauform stützen.
Wenn man die Widerstände in Ihrem Verhalten im Stromkreis betrachtet, können wir zwei verschieden Gruppen
unterscheiden. Es sind die linearen und die nichtlinearen Widerstände.
Lineare Widerstände verhalten sich im Stromkreis zu jedem Zeitpunkt gleich. Das bedeutet, der Wert Strom
und Spannung steigt proportional an und das Verhältnis von beiden ergibt immer den gleichen
Widerstandswert. Darum sagt man zu solchen Widerständen auch ohmschen Widerstände.
Bsp.:

U = R I

oder umgestellt lautet diese Formel

U
R =
I

R1 R2 R3
2,2k 2,2K 340
P1 R4 R5 P2
5k 120

Wir wollen nun ein kleines Beispiel praktisch und theoretisch durchspielen.
Diese Werte sind so angegeben, wie es in der Praxis häufig der Fall ist. Das K dient als

Exponentengröße (K = 10 das bedeutet Kilo), es gibt noch viele andere Werte die hier in der Elektronik eine
3
Rolle spielen.

Diese Werte stehen oft alleine über der Schaltung. Man setzt bei einer Fachkraft oder Bastler voraus, das er
einen Widerstand im Stromkreis erkennt. Damit muss er

S e i t e 22 | 64
